Очень часто радиолюбители экспериментируют с созданием новых приборов, которые бы смогли стать помощниками. Одной из таких конструкций является ламповый усилитель. Его можно изготовить в течение нескольких дней без особых усилий.


Корпус лампового усилителя можно сделать для наушников. В качестве основы используется схема SRPP-усилителя для наушников. Однако, корпус лампового усилителя может быть основой и для многих других приспособлений.

Основные моменты

Для изготовления корпуса лампового усилителя необходимо взять алюминиевый уголок толщиной не менее 1,5 мм. Сечение его может быть 20х20 мм. Из уголка делаем заготовки, срезая уголки по 45 градусов. Конструкция постепенно собирается. Для этого из листа дюраля необходимо выкроить заготовки с припусками не менее 1-го мм, которые впоследствие будут являться верхней и нижней крышкой.

При помощи струбцинов необходимо прижать выкроенный лист к корпусу, а после нужно высверлить отверстия в верхней и нижней крышке, а также уголках каркаса. Сначала используются сверла с небольшим диаметром, а после нужно использовать большие сверла, чтобы в полученные отверстия смогли пролезть винты. Процесс этот нужно выполнять одновременно, чтобы все отверстия полностью совпадали на крышках друг с другом.

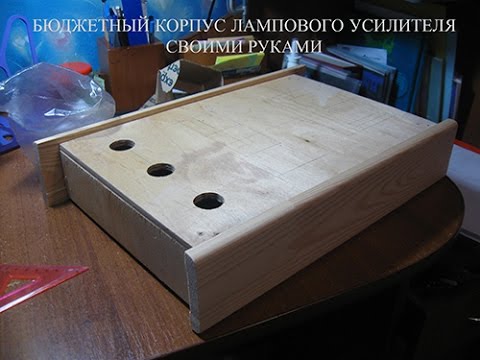

Корпус лампового усилителя своими рукамиЛучше всего, чтобы крышки немного выступали за границы корпуса. Если будет немного лишнего. То от него можно избавиться при помощи напильника или шлифовальной машины, а вот, если запаса не будет, то, возможно, придется переделать работу заново.

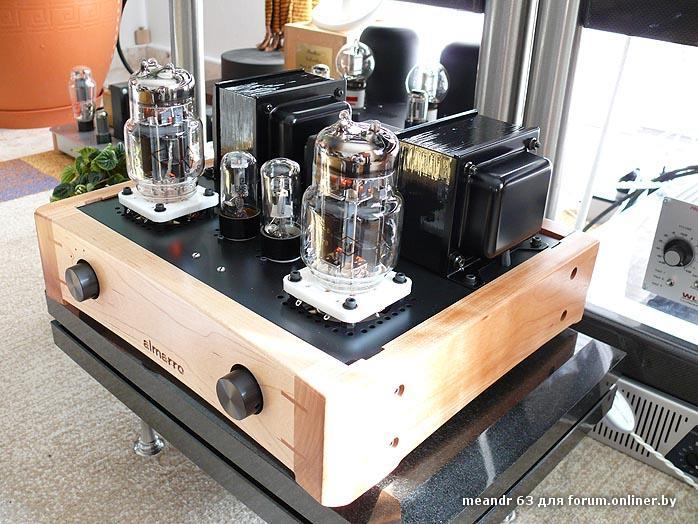

Чтобы сделать борта усилителя, необходимо нарезать деревянные рейки, в качестве которых можно использовать дверные наличники. Для этого нужно использовать наиболее правильный инструмент – дисковое стусло, ножовку для торцовки, угольник, ножовое полотно без зубьев. Запил нужно делать максимально точно, чтобы выдержать все углы. При наличии самых обычных инструментов также можно справиться с этой задачей, но нужно иметь опыт. Если образовались небольшие щели между рейками, то можно их скрыть с помощью замазки по дереву.

Корпус лампового усилителя своими рукамиСборка усилителя производится на дюралевом шасси, которое соединено с верхней крышкой при помощи стоек и винтов. Проводится данная операция с той целью, чтобы спрятать панельки ламп.

Детали выпрямителя нужно крепить к нижней крышке. Также приделывается удвоитель анодного напряжения. Отдельные обмотки являются питанием для накалов ламп. Происходит это за счет переменного напряжения. Остается только выполнить завершающие работы – шлифовку, покраску и лакировку. Текстолитом спаивается кожух для трансформатора.
