В последнее время в производстве пищи используются специальные средства типа «жидкий дым», в которые помещаются мясо и рыба, приобретающие специфический вкус и запах. К натуральному копчению данный способ не относится. Любители настоящих деликатесов предпочитают проводить копчение самостоятельно, используя старые и проверенные технологии. Способ холодного копчения позволяет на долгое время сохранить продукты. Понадобится для этого дымогенератор для холодного копчения своими руками.  Чертежи и полезные рекомендации помогут сконструировать его без особых проблем.

дымогенератор для холодного копчения своими руками: чертежи

Качественный агрегат можно изготовить своими руками

Содержание статьи

Использование и назначение генератора

Дымогенератор представляет собой прибор для обработки продуктов на протяжении длительного времени ароматным и стойким дымом.

У каждого элемента конструкции есть определенное значение

У каждого элемента конструкции есть определенное значение

При этом создание дымогенератора для коптильни холодного копчения своими руками предполагает подачу газового состава под мощным напором, который заполняет коптильные резервуары разного объема. При этом применяются насосные приборы разнообразной мощности. Данные устройства отличаются объемом коптильной камеры, временем работы и количеством производимого дыма.

Для установки конструкции требуется найти подходящее место

Для установки конструкции требуется найти подходящее место

Для домашнего пользования можно использовать небольшие агрегаты, которые позволяют обеспечить копчение в одно время двух-четырех килограмм продуктов. Можно купить дымогенератор для холодного копчения, цена на подобную конструкцию может варьироваться от 24 тысяч рублей. Среди моделей отечественного производства представлены марки Вихрь и Егерь.

Полезная информация! Для монтажа такого оборудования потребуется подготовка свободного места. Камеры устройства могут располагаться на отдельных ярусах. При этом понадобится место с естественным наклоном грунта.

Можно приобрести готовые изделия, которые отличаются компактностью

Можно приобрести готовые изделия, которые отличаются компактностью

Дымогенератор для холодного копчения своими руками: чертежи и принцип работы

Чтобы сделать дымогенератор для холодного копчения своими руками используются чертежи. В основе конструкции – корпусный элемент, который может быть округлой или цилиндрической формы. Лучшим материалом для производства данного элемента считается сталь.

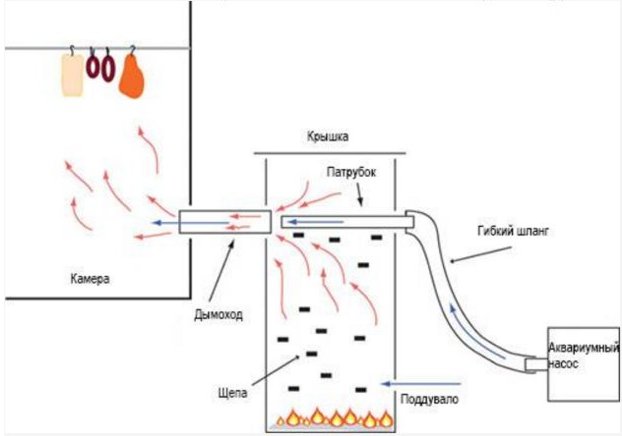

Данная схема показывает, что конструкция имеет не сложный принцип действия

Данная схема показывает, что конструкция имеет не сложный принцип действия

Корпус предназначен для топливного сырья и задержки кислорода для подачи в область горения. Специфический дым образуется из-за медленного горения древесного сырья, а также других отходов: из ольхи, груши, бука и яблони.

Агрегаты для копчения могут создаваться в разных вариациях. Есть переносные и стационарные установки

Агрегаты для копчения могут создаваться в разных вариациях. Есть переносные и стационарные установки

Медленное горение происходит благодаря тщательной укладке размельченного сырья. Для разжигания в нижнем блоке конструкции предусмотрено специальное окошко.

Топливо для коптильного аппарата можно приобрести в специальных упаковках или воспользоваться древесными отходами

Топливо для коптильного аппарата можно приобрести в специальных упаковках или воспользоваться древесными отходами

В нижней камере, которая называется топкой, происходит образование дыма. При этом используется несколько способов:

  • в резервуаре с хорошей герметичностью при небольшом притоке воздуха топливный материал еле тлеет. С помощью входящей заслонки производится нужная подача воздуха, который производит тягу в дымоходной магистрали;
  • используется топочная емкость с двумя камерами. Под жаровней располагается очаг, а для образования дыма на металлическое основание выкладывается сырье. Тяга формируется в верхней камере.
Часто домашние дымогенераторы выполняются из обычных бочек

Часто домашние дымогенераторы выполняются из обычных бочек

В коптильне продукты развешиваются ярусами. Она наполняется дымом и производится насыщение ароматами. Данный процесс должен находится под постоянным контролем.

Топки могут быть электрическими или газовыми. Топливо при этом тратится в большом количестве. Для домашнего применения предусмотрено использование дымогенераторов для холодного и горячего копчения.

Полезная информация! Для отвода продуктов горения монтируется перфорированная труба из стали.

Используемая труба должна быть из качественного материала

Используемая труба должна быть из качественного материала

Статья по теме:

Мангалы из металла своими руками размеры фотоМангалы из металла своими руками. Размеры, фото. Секреты изготовления мангалов своими руками и обзор самых разнообразных их видов в отдельной публикации.

Водяной тип охлаждения

Технология холодного дыма подразумевает использование нескольких способов охлаждения. При таком методе охлаждении механизм включает два резервуара. При этом один находится внутри другого. В верхнем резервуаре перемещается ода. Чтобы уменьшить потребление можно немного снизить напор.

Внутренний резервуар представляет собой специальное устройство, охлаждающее дымовую смесь. При соприкосновении с прохладными стенками, температура дыма понижается.

Наличие качественной системы охлаждения способствует образованию насыщенного дыма

Наличие качественного охлаждения способствует образованию насыщенного дыма

Воздушный способ охлаждения

Перед тем как дым поступит в камеру коптильного аппарата, он прогоняется через трубу в форме змеевика. При этом охлаждение получается за счет воздушного теплообмена. Преимущество данной конструкции в ее дешевой стоимости и простоте. Размер змеевика может быть любым.

Полезная информация! Дымоходный элемент лучше делать из стали, который обладает более высокой теплопроводностью.

Монтаж дымогенератора для холодного копчения своими руками: видео и фото

Можно выполнить качественный дымогенератор для холодного копчения своими руками. Чертежи и схемы позволят создать лучший агрегат.

На данной схеме показана коптильня с большим дымоходом и специальным местом для сушки дров

На данной схеме показана коптильня с большим дымоходом и специальным местом для сушки дров

В целях экономии деталь змеевика можно поместить вокруг топочного резервуара. Нужно создавать качественную циркуляцию воздушных потоков, чтобы нагретый корпус не препятствовал охлаждению дыма.

Устройство для копчения при наличии подходящих материалов можно собрать за несколько дней

Устройство для создания дыма при наличии всех нужных элементов можно собрать за несколько дней

Для самостоятельной сборки понадобятся следующие элементы:

  • отрезки трубы из металла с диаметром в 25-40 мм для дымовой магистрали;
  • круглая или квадратная труба;
  • металлорукав  или гофрированная труба;
  • тройниковые соединения;
  • компрессоры;
  • термометр и специальные провода.
На схеме показаны все важные составляющие хорошей коптильни

На схеме показаны все важные составляющие хорошей коптильни

Также понадобится агрегат для сварки и болгарка. Чертеж дымогенератора для холодного копчения позволяет рассмотреть все составляющие конструкции.

Монтаж конструкции имеет следующие особенности:

  • если днище съемное, то дверцы на боковых поверхностях агрегата не нужны;
  • верхняя крышка должна быть без вентиляции и дымохода. Она должна оборудоваться специальными элементами для открывания;
  • сверху агрегата монтируется дымоотвод. Штуцер приваривается к стене в перпендикулярном направлении;
Дымоотвод может монтироваться и в нижней части

Дымоотвод может монтироваться и в нижней части

  • нарезается резьба под фитинги;
  • после монтажа дымоходной части, подключается тройниковый элемент и две трубы;
  • магистраль от компрессорного элемента крепится к патрубку, ведущему вниз, к боковому штуцеру монтируется специальный патрубок, ведущий к емкости для копчения;
  • вместо вентилятора применяется кулер из компьютера или компрессор для аквариумов. При этом необходимо создать постоянную циркуляцию воздушного потока.
Коптильню можно сделать из досок

Коптильню возможно изготовить из досок

Тройник крепится к крышке, при этом не затрагивается целостность стенок сбоку.

Полезная информация! Для стойкости агрегата к низу монтируются небольшие ножки из стали. Также делается плоское дно.



Статья по теме:

Дополнить и расширить информацию о самостоятельном изговлении дымогенератора для копчения, видах конструкций и необходимых элементах поможет специальная публикация на специализированном профессиональном портале об инженерных коммуникациях дома Aquatic-Home.ru

Полезные рекомендации: как работает самодельное устройство?

Отличается мобильностью и компактностью дымогенератор для холодного копчения своими руками. Видео позволяет увидеть все этапы монтажа данного агрегата.

Можно сделать комбинированные конструкции, часть которых приобретается в магазине, а часть делается из подручных материалов

Можно сделать комбинированные конструкции, часть которых приобретается в магазине, а часть делается из того, что есть под рукой

Подобную установку можно хранить в подвале, гараже или в шкафу.

Количество продуктов, которые можно разместить в агрегате зависит от объема резервуара

Количество продуктов, которые можно разместить в агрегате зависит от объема резервуара

Работает устройство следующим образом:

  • прибор устанавливается основу из жаропрочных материалов. Это может быть плита из бетона, керамическая плитка или стол из металла;
  • данный агрегат быстро нагревается, и из него высыпаются частицы горящего материала;
  • в емкость загружается около 0,8 кг опилок, щепы или стружек;
  • крышка хорошо закрывается;
  • подсоединяется компрессорный патрубок, а дымоход соединяется с камерой копчения;
  • топливо поджигается через боковое отверстие;
  • включается вентилятор.
Коптильню можно построить в комбинации с печкой

Устройство для копчения можно построить в комбинации с печкой

С помощью термометра определяется температура. При создании данного оборудования своими силами можно использовать подручные материалы. Для корпуса подойдут кастрюли, бидоны или любые другие емкости в виде цилиндра. Дымоотвод делается из любой подходящей трубы. Подобная установка может работать даже без вентилятора. При этом тяга будет более слабая и процесс копчения сильно затянется.

Агрегаты для копчения делают даже из старых газовых баллонов

Агрегаты для копчения делают даже из старых газовых баллонов

При наличии определенного подручного материала, специальных инструментов и некоторых навыках, создаются прочные и качественные дымогенераторы, с помощью которых можно приготовить вкуснейшие копченые продукты.
